变压器光纤测温原理

干式变压器光纤测温系统原理

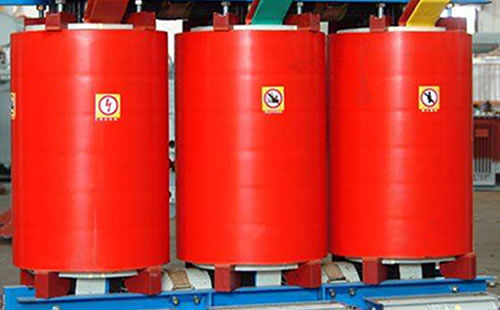

干式变压器光纤测温,包括干式变压器铁芯、绝缘件、浇注成型的绝缘和导体的绕组、压紧装置、光纤测温探头和温度控制器,测温探头为光纤测温探头,其预埋在绕组的绝缘内部,并且和绕组导体直接接触;温度控制器为基于光纤测温的温度控制器;光纤测温探头通过光纤连接在基于光纤测温的温度控制器的信号输入端;干式变压器光纤测温温度控制器的第一输出端控制风机的启停,第二输出端控制报警器超温报警,第三输出端控制超温跳闸。

干式变压器光纤测温

荧光光纤测温探头为非金属,对变压器的特殊电场和磁场没有任何影响;传导信号的荧光光纤也为非金属,对变压器亦无任何影响;光纤测温探头直接接触绕组导体发热源,直接测量导体温度,所以,能准确反应绕组导体温度,及时发现绕组起始故障,便于及时解决,避免更大损失发生。且即使非金属的光纤测温探头和光纤发生位移也不会导致短路和放电现象的发生,更不会直接对设备造成无法逆转的损伤,延长了干式变压器的使用寿命。

变压器热点温度监测装置,变压器光纤测温系统设置安装的必要性

变压器故障类型主要有热故障和电气故障,其中热故障占总故障台数的 60%左右,过热兼高能放电故障占 10% 左右。油浸式变压器寿命主要取决于绝缘材料的寿命,而促使绝缘材料老化的决定性因素就是温度,因此变压器热点温度决定了变压器的使用寿命。过去由于变压器内绝缘要求和内部的强电磁干扰,热点部位的温度无法监测。出于安全考虑,国内变压器大都处于 50%~70% 额定功率下、非经济运行状况。为此过去都是通过在套管下部安装电流互感器,回传模拟信号的办法测量变压器的绕组热点温度,误差较大。因此,福州华光天锐光电科技有限公司自主研发的能有效准确检测变压器内部绕组温度的热点温度的光纤测温技术的系统,克服传统pt100变压器测温技术的不足,提供一种结构合理、操作方便且能有效准确地检测变压器内部绕组热点温度的用于10kv配电变压器上的光纤测温主机。

油浸式变压器光纤测温原理

变压器光纤测温系统包括高低压绕组,还包括安装于高低压绕组上的传感器油道撑条、用于检测高低压绕组内线圈温度的光纤温度传感器、通过光纤与光纤温度传感器相连的光纤接线盒、用于固定光纤的导线夹以及用于固定安装所述导线夹的夹件。通过在变压器内的高低压绕组上安装有用于检测其热点温度的光纤温度传感器,工作时通过光纤温度传感器检测到的温度值并利用光纤回传至光纤接线盒内,实时对高低压绕组进行温度监控,从可以保证变压器处于高效运转状态。

油浸式变压器光纤测温系统

油浸式变压器作为电力系统的核心设备,其高效安全运行对电力行业的运营发展起着至关重要的作用。变压器的工作寿命取决于内部绝缘性能,而热老化是其绝缘性能劣化的主要影响因素。通过对油浸式变压器热点温升的预测,可直接确定绕组的最大温度,了解变压器内部热状态从而判断其是否过热;因此,对油浸式变压器热点温升的准确预测,是寿命评估的基本前提,可进一步为变压器维修替换、容量利用提供参考。变压器运行过程的温度检测是保证变压器安全的一项重要措施。通常采用光纤温度传感器对变压器内部的温度进行采集。现有的测温系统精度差,无法准确反映变压器的实际运行状态。了一种变压器光纤测温系统,包括光纤测温传感器,用于检测变压器内部不同位置的实时温度;温度数据预处理模块,与光纤测温传感器通讯连接,用于对温度数据进行筛选;温度数据合成模块,与温度数据预处理模块通讯连接,用于将不同位置的温度数据进行合成,得到变压器的实时运行温度;温度数据校正模块,与温度数据合成模块通讯连接,用于对合成的变压器运行温度进行校正。能够改进传统测温技术的不足,提高了变压器温度检测的准确性。
