电缆在线光纤测温系统

传统的电缆局部测温技术已经无法满足线路的高效监控,在此情况下就需要更先进的在线检测技术来迎合社会发展的需求。同时,我国的电缆出现故障的主要原因就是缺乏对电力电缆线路的在线检测工作,在电缆运行过程中,往往比较细小的漏洞引起故障。发热是电路出现故障的主要表现形式之一,电缆运行温度的在线检测应用很重要。

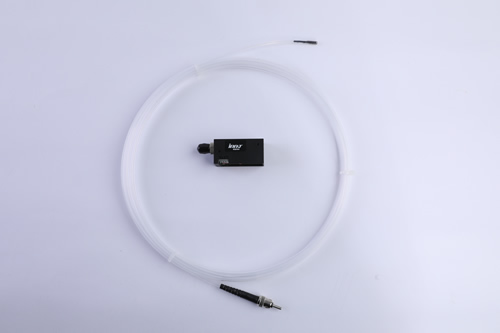

荧光光纤测温

电缆测温方式有哪些

pt100电阻温度传感系统

点式温度传感技术的核心是依靠温度传感器进行定点测量,例如固定的热电阻等设备,进行特定的确定点进行温度检测。这种传统的温度测量技术能通过温度传感器中显示的数据进行比对和分析,同时对线路中比较重要的位置能够进行针对性的测量,对易于出现线路问题的阶段重点检测。但这种方法的固定性强而且对检测的线路段轻重点差异较大,无法进行全面、系统的检测。

电缆红外测温仪

热效应在线检测技术主要是通过热效应设备进行开发的检测技术,其主要原理是通过红外热像仪对电缆的表面进行温度测量,根据测量数据进行人工的温度计算从而确定线芯中心的温度,比对是否符合电路要求等等,这种技术依赖人工的精准判断,如果判断有误就可能造成电路的安全隐患,同时测量的以期也非常容易受客观因素的影响、导致测量的数据不准确、影响人工的计算和判断。

感温电缆在线测温系统

新型线式温度传感技术是近年来开发的新式监测技术,其感应器并不是安在电缆上的,而是通过对电缆的特殊材料改造从而为电缆增加了一项特殊的感应性能,这样的电缆被称作“感应型”电缆,因此这种特殊材料制作而成的电缆成本也相对来讲价格较高,但实用性比较强。实际测温工作中,测量中心可以通过对电缆的线路检测进行数据反馈,同时这种电缆的温度一旦超过预想的数值,就会自动向主机发出报警信号,能够及时对危险进行预警。但这种电缆的温度要求固定,不能按照实际需求进行合理的更改,同时预警信号并不完整,感应电缆也不能大范围的应用,故在我国的电力系统中,这种特殊材料的感应电缆并未能投入大面积的电网使用中。

分布式光纤传感技术

光纤传感技术是我国近几年科技发展的信息化产物,其中二氧化硅是制作光纤的主要成分,这种分子具有散射效应,能够通过激光脉冲和光纤分子之间的作用构成拉曼散射式的信息反馈,同时拉曼散射能够将光纤分子的热震动通过数据表现,其中光时域反射仪测温技术就是应用最广的技术性代表。对比传统的感应技术而言,光纤传感技术的科技性较强,根据拉曼散射的原理进行温度感应。

电力电缆运行温度在线检测技术应用

(1)光纤传感技术的优势。

光纤温度传感技术在应用中呈分布式的特点,其优势主要是增强对易燃易爆环境的适应能力。由于其不再依赖传统的传感技术,而是通过拉曼散射式的光纤遥感进行温度测量,能够在一定程度上弥补传统测量技术上的漏洞。并且,光纤对于温度的感应能力更强,能够使测量数据的准确性更高,对客观因素的影响性降低,从而确保检测系统的完善程度和工作质量。光纤传感技术在速度上也具有一定的优势,较传统测温技术而言,其实用性和速度更高,从而保证了检测系统的良好工作安全性能。

(2)电缆发热在线监测仪。

普通的测温方式在精准程度上很难保证效果,同时对于逐一线条的发热情况也难以严格把控,利用现代科技的智能型温度传感器,能够使检测系统的难度最大化降低。在单片机制作的电网检测仪器中,能够对繁多的电网线路进行细致检测,同时能够像监控一样进行实时抽查和维护,并且从效率上提高了工作的质量和安全。其具有自动报警的优势,在电缆产生风险时及时向主机进行联动报警,为电网的安全使用提供了基本保障,这也是现代科技发展的重要贡献。在此之中,其在线监测仪的组态也较为简单,操作方法也符合现代科技感,对于传统的人工计算依赖性得到合理的改善,保证了数据的准确性和分析的合理性。

(3)对相关电路的查询。

查询电路这部分的工作是针对电缆的历史报警温度数据及实践中的数据信息进行调查的,这样的数据统计能够为检修认为提供信息支持和工作的便捷性,方便相关工作人员更加省时、高效的分析问题所在。单片机通过数据反馈能够将温度数值读取到系统内,再通过智能化的手段将命令发给读写程序、对应单元等相关,从而读取地址单元的内容。同时这种查询方法能够随时随地对线路进行细致化的监控,提高了电路检测的质量。它将检测工作落实在了关键位置,有效地解决了本文所提到的由细节原因而产生的监控不严引发的后果,为电缆运行提供了完善的安全保障。

电缆线路的高效维护策略

(1)制定完备的维修和管理机制。首先企业应致力于建设更加完备的维修和管理机制,通过相应机制的完善使企业的技术工作更加充分和细致,
同时对待机制的监督工作也要趋于细化,在细化的同时安排对工作人员的监督工作,确保企业的人员管理上有一定的工作质量和监管作用。在维修和管理机制制定时,企业应多结合自身的实际需求情况,且具有针对性地进行需求融合,并且在维修工作上应采取个人“专责化”的管理方案。再次,企业应该通过奖惩制度调动工作人员的工作积极性和调整其工作态度,定期做好考核工作,对具有一定工作能力的工作人员予以奖励及职称评分,从而激发员工的工作兴趣和学习能力,这样的方法能够在电力企业的电力电缆线路的维护工作中,充分发挥人力资源的优势与长处。

(2)定期对电缆线路温度的检测与维护。对电缆线路的定期检查工作是维护工作的重要组成部分,检查是发现隐患的根本途径,同时也是排查隐
患的基本方法。在日常的额电缆线路温度检测中,工作人员应认真记录测量数据,并且对测量仪器进行定期的修缮和检查,从而保证测量数值的准确性,合理的排查电路的安全隐患。定期维护的工作内容主要有如下几个方面:对电网线路周围环境的定期维护、对相关数据的记录工作、对地下电缆线路的不定期抽查、对线路密集区的温度调查、对线路最大负荷之下的温度维护,以及热力管道附近的线路检查等等,检测与维护的工作量十分庞大与烦琐,但通过仪器检测也十分便捷与高效,技术人员应使光纤在线检测仪得到充分利用,并且能够在实际工作中使仪器发挥到最大作用。

检测技术和仪器的不断进步是电网工程不断壮大的基础条件,同时先进的技术也能为我国的电力水平起到推动作用。在管理电网的同时也要注意宣传大众合理用电,切莫在无意中为电力企业的管理工作制造不必要的麻烦。为了适合新时代的电力电缆管理需求,相关电力企业要积极调动员工的工作意识,并且对目前的技术水平不断创新,使我国的电网检测水平处在领先局面。
