多路光纤温度变送器

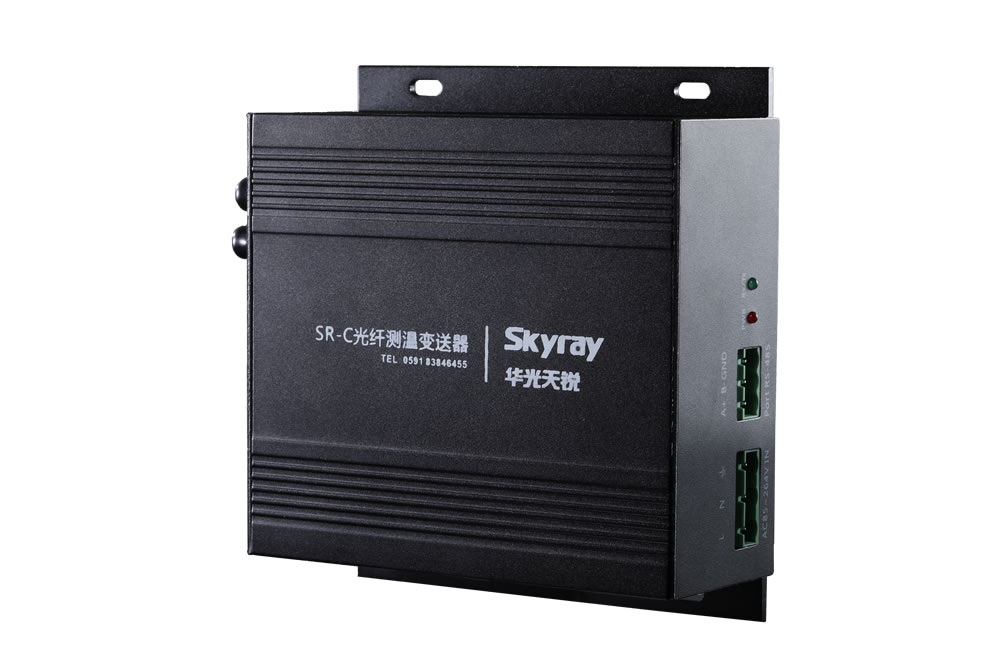

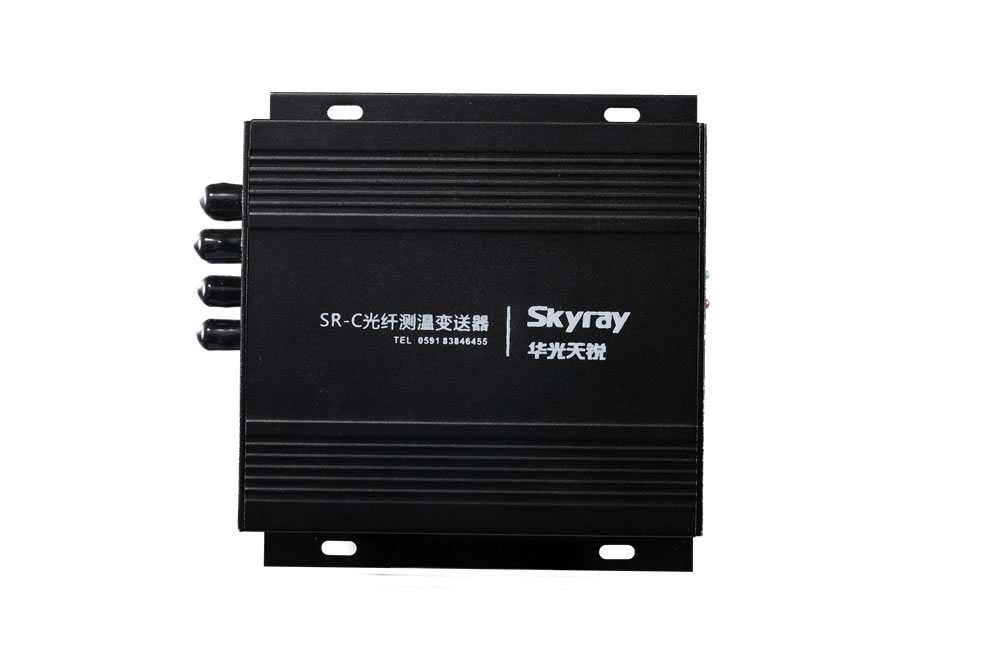

细节图片

DETAILED PICTURE

  • 光纤测温
  • 光纤测温

详细描述

DETAILED DESCRIPTION

SR-C光纤温度变送器技术参数

环境温度 -20℃~+55℃
环境湿度 ≤95% (25℃)
工作电压 DC24V(+10%,-15%)
通讯方式 1: RS485接口,Modbus通讯接口;2: 三路 4~20mA模拟电流输出。
测量范围 -40℃~200.0℃
测量精度 ±1%℃
分辨率 0.1℃
控制误差 ≤±0.5℃
测温路数 4路(可扩展)
传感器类型 进口石英光纤,标配3米

注:DC12V、DC24V或AC220V供电、测温通道最多可达17路、提供标准的RS485通讯接口,可将温度信息远传至后台。专为电力开关柜实时在线温度检测开发,安装灵活、通道配置灵活可根据用户需求定制,可外接华光天锐标准的液晶显示仪表。 该产品体积小巧,适合组网使用。

应用场景: 1)开关柜母线,静触头; 2)开关和电缆接头; 3)变压器绕组等。

咨询热线:0591-83841511

SR-C光纤温度变送器产品介绍

基本功能 1、提供 RS485通讯功能,通讯带时标,可接收对时,MODBUS-RTU协议(F功能);
2、提供4路独立的4-20mA模拟电流输出功能(E功能);
工作电源(可定制) 1、DC24V
2、AC220V
测温元件 1、铂热电阻PT100
2、荧光式光纤
测温路数 1-16路,多通道测温
安装方式 1、嵌入式安装
2、壁挂式安装

光纤探头

光纤

光纤探头由ST接头、光纤光缆、末端感温端三部分组成。ST接头是与光电模块的连接部分;光纤光缆为传光部分,内部为石英光纤,石英光纤外部有涂覆层和包层,最外部为特氟龙保护套;末端感温端含有感温稀土材料,用于产生含有温度信息的光信号;光纤整体耐200℃高温,外表直径为3mm。长期弯曲半径13.2cm。短期弯曲半径4.4cm。光纤引出线对地距离为0.4m的情况下,耐受工频电压100KV,持续时间5min。

光电转换模块

传感器

尺寸大小:44mm*22mm*22mm

光电转换模块为电子产品。发送、接收并解析荧光光纤传回的含有温度信息的光信号。提供两个φ2mm安装孔。DC5V供电,USART串口输出温度数据。每个模块含有独立的通讯地址,可组网。
