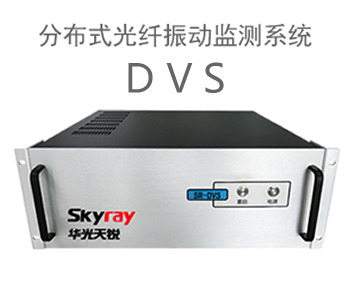

分布式光纤振动监测系统

细节图片

更多产品图片联系微信获取

  • 分布式光纤振动监测

详细描述

详细资料拨打电话:0591-83841511

分布式光纤振动周界安防系统产品应用(包括但不限于以下领域):油气管道、热力管网非法开挖监测预警

石油石化安防,机场安防,边境线安防,监狱安防,变电站等重点区域安防

光纤断点监测、综合管廊入侵监测



分布式光纤振动监控系统产品优势:

测量距离远:

分布式光纤振动监测系统测量距离远,探测距离可达40km;

定位准确:

精确定位入侵点和泄漏点,并可以在软件界面上直接显示;

连续分布式测量:

可实现多点多事件同时监测,且互不影响;

灵敏度高,反应迅速:

光纤振动监控系统对于被测区域的反应迅速,误报率极低;

系统稳定性:

可在危险及恶劣环境中使用,福州华光天锐所有光纤产品在出厂前都会经过严格的质量监测,和试验模拟环境测试,以确认适应各种恶劣环境;

抗干扰性强:

光纤的电磁绝缘性极好,不受电磁干扰,本质防雷,不受雷击影响;

本征安全可靠:

系统使用的光纤,不会产生电火花,光纤中传输的功率经过严格控制,不会产生任何危险;

施工简单,维护方便:

光纤振动监测系统使用的光纤,有很好的抗压抗拉强度,施工方便简单,在使用过程中不易出现问题;

智能化监测:

高度智能化,可以实现长时间无人值守:系列在检测到异常时可以通过系统报警或者定制化的短信服务将信息发送给直接负责人。

开放性设计:

光纤监测系统可以接入现场其他系统内部,便于数据统一管理及现场控制;

分布式光纤振动监测系统技术参数

(以下为标准参数,具体可根据客户需求定制化,详细功能资料请联系公司电话:0591-83841511)

型号 SR-DVS
测量距离 40KM
取样间隔 0.4米
定位精度 ±1米
告警判断 开挖、施工破坏、振动、触缆、断点
单机重量 12.5kg
尺寸(WxHxD) 484×177×454mm
通信接口 RS485、RS232、Ethernet、USB
电源 AC220V



分布式光纤振动监控系统软件功能

可视化报警显示

提供形象的可视化显示界面,通过图形组态模块将光纤位置映射到图像上,一旦某点发生入侵事故,报警信息直接显示在图像上,形象直观

振动曲线显示

系统可以实时显示整个光缆的振动信号分布曲线,当某处振动信号应变异常时,通过曲线可以显示该处实时信息

分区 / 分级事件报警

提供多种灵活的报警方式,报警参数可以分级、分区域设置

历史统计分析提供历史振动数据统计分析功能,包括:

a. 某时刻光缆不同位置的振动分布曲线

b. 某时段光缆某点的振动变化曲线

智能化模式识别

系统可以获得振动事件的时间、地点、事件趋势等信息,通过对振动波形分析和特征信号提取,并结合大数据、机器学习和神经网络识别算法,可确定振动事件类型,对入侵事件提前预警,保障运行安全
