分布式光纤测温管道泄漏监测系统

细节图片

更多产品图片联系微信获取

详细描述

详细资料拨打电话:0591-83841511

分布式光纤测温原理

分布式光纤测温系统(DTS)利用光纤的拉曼散射原理,当光纤某处温度变化时,散射光受到调制发生变化,通过高速信号采集与数据处理技术,准确的定位发生扰动的位置并给出实时的温度报警信息。分布式光纤温度监测系统测温利用激光脉冲从光纤中的一端进入,在向前传播的过程中光纤分子相互作用,发生多种类型的散射,其中由于光纤分子的热振动产生一个比光源波长长的光,和一个比光源波长短的光,波长短的光强度受温度影响比较敏感,从光波导内任何一点的两个长短波光信号强度的比例中,可以得到该点的温度信息。利用光时域反射(OTDR)原理即通过光纤中光波的传输速度和背向光回波的时间对这些热点进行定位。利用以上技术原理即可实现对沿光纤温度场的分布式测量。

分布式光纤管道泄漏监测原理

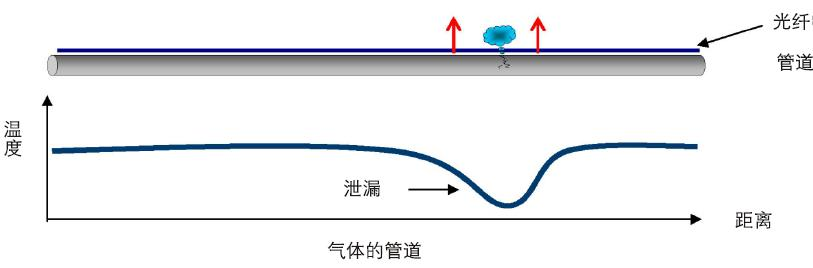

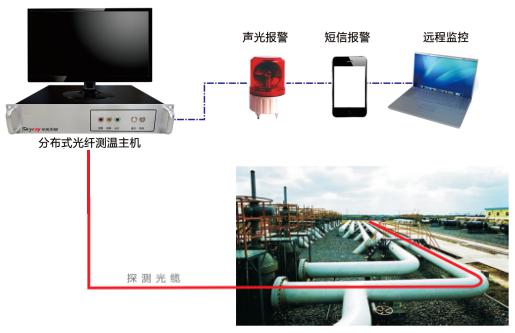

油气管道泄漏时会引起泄漏点周围温度的变化,通过分布式光纤温度传感系统可以准确定位泄漏点。在天然气管线介质泄漏受压情况下,气态物质导致的泄漏点的低温,是由物质的物理性质、工艺条件和周围环境所决定的。这些点的温度异常可通过分布式温度测量而获得,并有很好的温度、距离和反应时间精度。管道本身发生泄漏事故时,泄漏出的天然气由于存在压力,会向管道周围发出喷射状的气体。如果能对整条天然气管道在现有的压力、流量探测技术基础上,利用沿管道敷设的通讯光缆,接入分布式光纤测温传感主机,就能够实时探测到泄漏点,并进行泄漏点的定位和报警显示。

分布式光纤测温泄漏监测系统产品型号参数指标:

以下参数为标准参数展示,可根据客户具体需求定制,来电咨询更加及时回复:0591-83841511

型号 SRA-D-GD
测量距离  0~30Km(可定制更长距离)
通道数 1~16个(可定制更多通道)
取样间隔 1米
定位精度 ±1米
测温精度 ±1摄氏度
温度分辨率 0.1摄氏度
单通道测量时间 2s-15s秒(取决于感温光缆的长度)
光纤类型 单模光纤
工作温度 -10℃~50℃
贮存温度 -20℃~60℃
工作湿度 0~95%无凝结
最大工作海拔 4000米
光纤接口 FC/APC
测温范围  -150℃~350℃  (特种光纤)
尺寸(W x H x D) 485 x 88 x 454 mm
重量8.5 8.5kg
通信接口 RS232、RS485、LAN、USB
电源 AC220V/50Hz
激光辐射等级 1M

分布式光纤测温设备特点

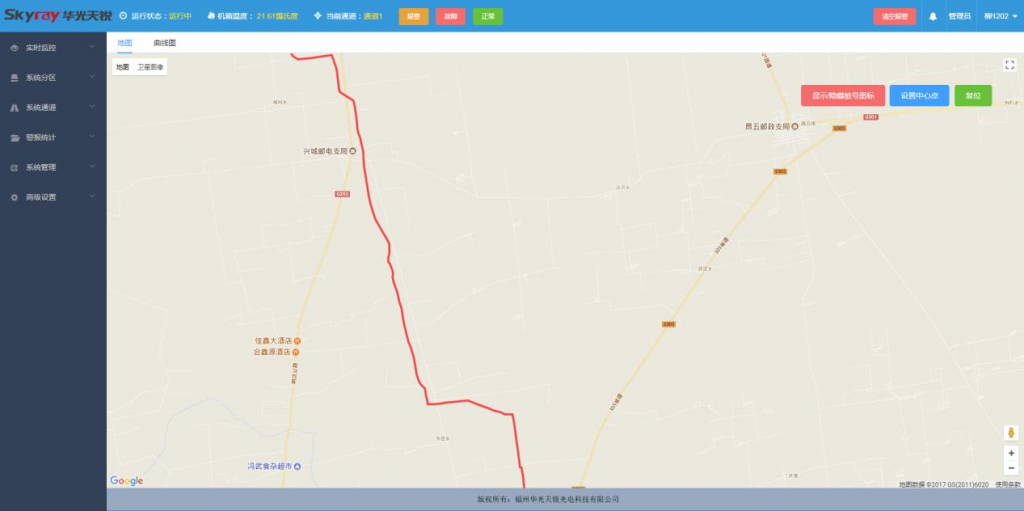

天然气管线泄漏安全监测系统采用目前先进的管道温度系统监测技术。仅用天然气管线中的通讯光缆的一根光纤就可实现长达几十公里的天然气管道泄漏定位报警。通过基于通讯光缆的分布式光纤测温技术,对天然气管线进行在线温度分布监测,就能够通过管道温度异常点的探测,准确发现管道的泄漏点,并及时的进行报警和定位。如果天然气管线发生泄漏,高压气体的体积膨胀将引起漏点附近温度的下降,分布式光纤测温系统同样可通过温度异常点的探测,发现并定位天然气管线的泄漏点。通过对天然气管线进行在线的分布式温度监测,并将系统设备接入管道监测系统局域网,通过网络信号可将温度信息上传给中央服务器。可在整个天然气管线线路发生管道泄漏以及事故初期阶段,第一时间发现并报告预警点的具体位置、温度变化、温度下降走向等信息数据,为天然气管线管理部门及其它相关部门及时定位、分析可能发生的管道泄漏事故提供可靠坚实的信息获取手段,为天然气管线系统安全运行提供高效的安全保障。本系统具有本质防爆、抗强电磁干扰、电绝缘性好、防雷击、高精度、重量轻、体积小等优点,适合在易燃、易爆等高危环境应用。设备联网后,通过载入百度地图显示光缆所在位置地图,并设定中心点,选定当地所在位置,可根据管道的走向在地图上标出光缆走向图,当发生报警时,界面会出现一个弹窗,显示报警地点,报警时间等。
