电机定子光纤测温系统

细节图片

更多产品图片联系微信获取

  • 发电机测温
  • 光纤测温定子

详细描述

详细资料拨打电话:0591-83841511

电机温升是电机潜在的安全隐患,但由于电机结构原因,电机内部实际的温升无法直接测量。因此,在实际运行过程中,有必要研究电机内部全域的温度及温升规律,分析各个部件的最高温升是否在电机绝缘材料的最大容忍湿升范围之内,以避免当电机在不同工况下运行时,电机温升对电机、对水泵电机机组乃至对整个电力工程的安全稳定运行造成恶劣影响。

华光天锐提供水电站发电机定子线棒,定子铁芯,上下端压指,汇流环及母线输出端子光纤测温,圆管母线内部热点光纤测温,励磁干变绕组和油变绕组光纤测温,开关柜触头光纤测温,转子磁极,阻尼条,集电环光纤测温传感在线监测系统。



发电机荧光光纤测温技术参数

以下参数为标准参数展示,可根据客户具体需求定制,来电咨询更加及时回复:0591-83841511

环境温度 -20℃~+55℃
环境湿度 ≤95% (25℃)
工作电源 1、DC24V
2、AC220V
通讯方式 1: RS485接口,Modbus通讯接口;
2:  4~20mA模拟电流输出。
测量范围 -40℃~200.0℃ (可定制)
测量精度 ±1℃  (可定制更高精度)
分辨率 0.1℃
控制误差 ≤±0.5℃

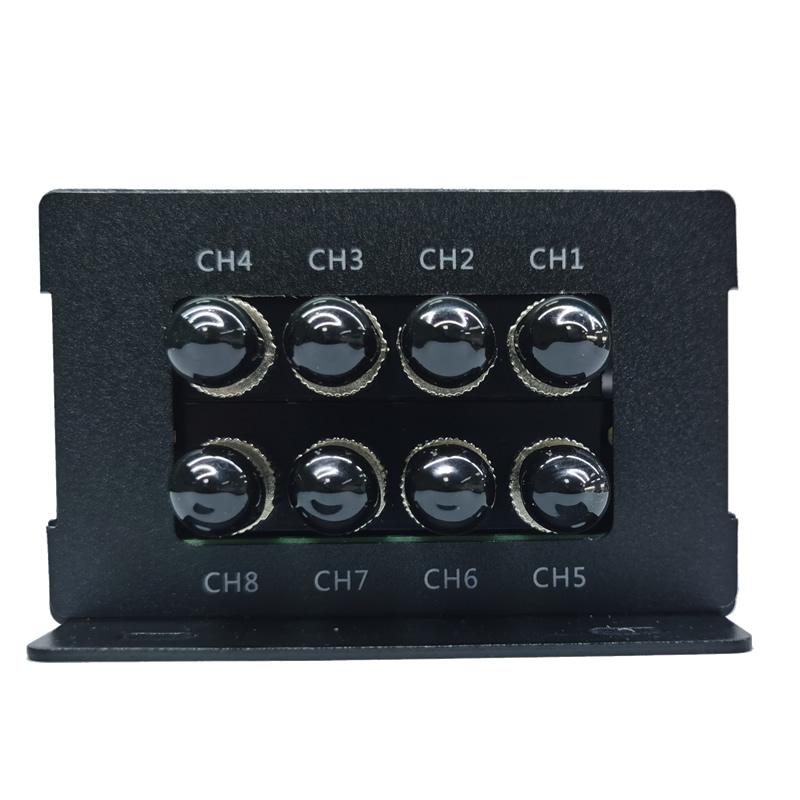

测温路数 1-32路(可扩展)
安装方式 可定制

发电机定子转子光纤测温系统简介

荧光光纤测温系统在定子绕组的线棒的插槽和绕组端部都安装了光纤温度传感器,光纤温度传感器具有的耐高压、抗电磁干扰和耐高温的特性,能够适用于这种测量。已安装光纤温度传感器的位置,光纤温度传感器安装在定子绕组线棒的上、 中和下部,用来测量温度分布和定子绕组线棒中的最高温度。

电机荧光光纤测温系统特点

光纤末端探头贴在被测体表面测量温度

测温光纤对电磁场干扰免疫

对高压绝缘、防燃防爆

单点测温、数字信号输出

光纤探头小,可定制

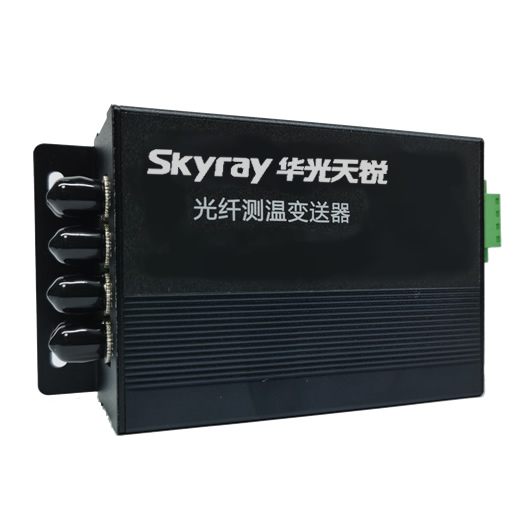

变送器小巧、安装简便

拨码开关,可直接设置通讯地址

荧光光纤探头

光纤感温探头

发电机的温度测量方法有用荧光光纤测量绕组的平均温度, 用荧光光纤测量定子绕组和铁芯的温度 ,直接测量定子绕组铜温 ,在发电机定子铁芯端部埋设光纤测温传感器测量温度。直接测量发电机定子绕组的铜导体温度,可以免除绝缘温降的影响, 使测量的温度更加准确,还可以了解发电机绕组内部的温度分布情况。 光纤测温可以实际监测水轮发电机定子绕组端部外表面、定子绕组汇流排、定子绕组铜线温度现场实测情况。
