电抗器光纤测温系统

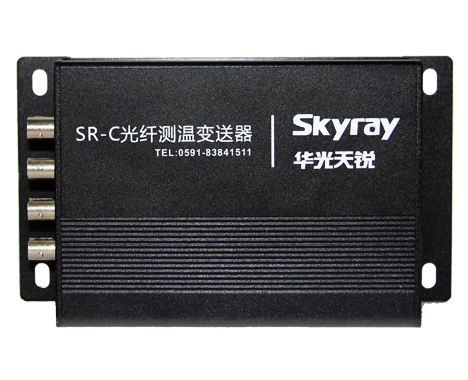

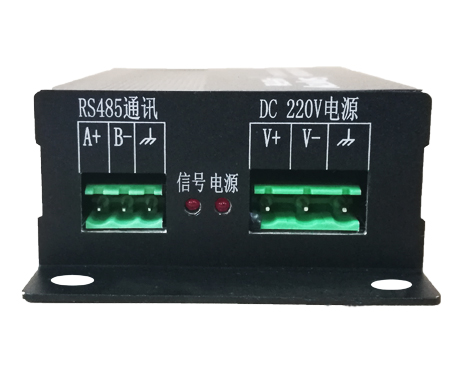

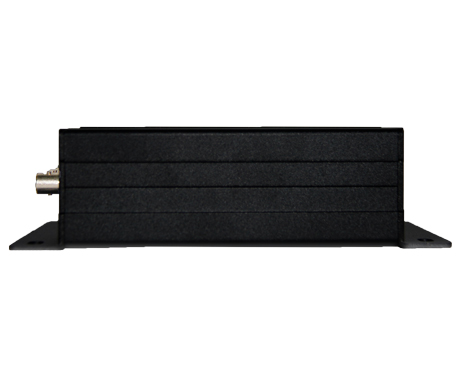

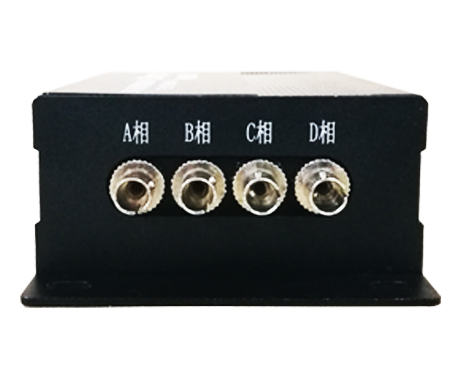

细节图片

DETAILED PICTURE

详细描述

DETAILED DESCRIPTION

电抗器光纤测温系统采用的是荧光式光纤测温装置,该装置的传感探头无金属材料采用进口石英光纤具有完全的电绝缘性,不受高压、强电磁场的影响,抗化学腐蚀和无污染,并且响应速度快,安装简单,耐高温,后台软件实时在线监测。

电抗器为什么需要使用荧光光纤测温系统

当电抗器发送异常或故障时,电抗器的故障区域发热,温度上升。通过对温度进行监测可以判断电抗器的运行状态,从而达到保护电抗器的目的。一般的温度测量装置无法进行电抗器内部温度的测量,从而为解决这一难题,我公司研发的荧光式光纤测温系统就能通过其不受干扰且耐高温高压的特性来解决这一难题。

电抗器光纤测温系统技术参数



环境温度 -20℃~+55℃
环境湿度 ≤95% (25℃)
工作电压 AC220V(+10%,-15%)
工作频率 50Hz或60Hz(±2Hz)(交流)
测量范围  -40℃~200.0℃
测量精度 ±1℃
分辨率 0.1℃
控制误差 ≤±0.5℃
控制输出容量 5A/AC250V
测温路数  4路(可扩展)
传感器类型 进口石英光纤,标配3米
温度补偿范围  -19.9℃~+19.9℃



注:本传感器无线校准,也无需用户手动校准,系统采用自适应测量,无需LD值校准。

我司已有实际高压电抗器监测系统应用案例,可直接投入使用。咨询热线:0591-83841511



产品功能选型



工作电源(可定制) 测温元件 测温路数 安装方式
1、DC110V

2、DC220V

3、AC220V

荧光式光纤 1-16路,多通道测温 1、嵌入式安装

2、壁挂式安装

基本功能(常规D型) 定制功能(特殊需求可定制)
1、三路绕组测温;自动/手动启停冷却风机;各通道温度显示数值补偿功能

2、提供黑匣子功能,能记录上一次掉电的温度数据和历史最高温度;

3、数码管显示;

4、提供变压器门柜点开启报警功能;

5、提供1组超温报警触点(1常开、1常闭);

6、提供1组超温跳闸触点(1常开、1常闭);

7、提供1组风机远传触点(1常开、1常闭);

8、提供1组温控器故障报警触点(1常开、1常闭);

1、提供1路铁芯测温,提供2路铁芯超温报警触点(1常开、1常闭)(I功能);

2、提供RS485通讯功能,通讯带时标,可接收对时,MODBUS-RTU协议(F功能);

3、风机故障判断功能,并提供风机故障报警触点(L功能);

4、提供4路独立的4-20mA模拟电流输出功能(E功能);

5、提供一路机房环境温度测量与控制;(G功能)

5、绕组温度上升率和铁芯温度上升率报警功能;

6、通讯协议可采用Profibus、IEC60870-5-103、以太网通讯等方式;
