开关柜光纤温度监测系统解决方案 2026年

一、系统概述与工作原理

开关柜光纤温度监测系统是一种专门用于电力开关柜内部温度实时监测的智能化系统。该系统利用光纤传感技术,对开关柜内的母线接头、触头、电缆接头等关键发热部位进行连续温度监测,及时发现温度异常,预防电气火灾和设备故障。

系统的核心工作原理基于光纤传感技术。光纤传感器安装在开关柜内的重要测温点,通过光信号传输温度数据到监测主机。当温度发生变化时,光纤内的光学特性随之改变,监测设备通过分析这些变化计算出精确的温度值。整个系统具有抗电磁干扰、绝缘性能好、本质安全等特点,特别适合高压强电磁环境。

二、主流技术类型对比分析

2.1 荧光光纤温度监测技术(推荐)

荧光光纤温度监测系统采用稀土荧光材料作为温度传感元件。当激发光照射到荧光探头时,荧光材料会发出特定波长的荧光,其衰减时间与温度呈严格的函数关系。通过测量荧光衰减时间即可精确获得温度值。

2.1.1 核心技术优势

• 测温精度高:可达±1℃,重复性好,满足精密测温需求
• 响应速度快:通常在1-3秒内完成测量,实时性强
• 抗电磁干扰能力极强:完全不受开关柜内强电磁场影响
• 绝缘性能优异:探头本身不带电,本质安全,适用于高压环境
• 长期稳定性好:传感器不易老化漂移,维护成本低
• 多点测温能力:一台主机可连接数十个测温点
• 安装维护简便:光纤柔软易于布线,施工周期短

2.1.2 适用场景

荧光光纤技术特别适合10kV及以上高压开关柜、GIS设备、变压器、环网柜等高压强电磁环境的温度监测需求,是目前业界公认的最优解决方案。

2.2 技术对比表

对比项目	荧光光纤技术(推荐)	分布式光纤技术	光纤光栅(FBG)技术	红外测温技术	无线温度传感器
测温精度	±1℃	±3-5℃	±2℃	±2-3℃(受发射率影响)	±1-2℃
响应时间	1-3秒	30-60秒	5-10秒	实时	5-15秒
抗电磁干扰	极强(完全免疫)	极强(完全免疫)	强	中等	弱
绝缘性能	优异	优异	优异	优异	一般
安装难度	简单	中等	中等	较难	简单
测温点数量	数十个/主机	连续分布式	10-20个/根光纤	受视线限制	灵活
长期稳定性	优秀(20年+)	良好	良好(可能退化)	需要维护	一般(电池寿命)
维护成本	低	低	中等	中高	高(定期换电池)
系统成本	中等	高	中高	中等	低-中等
空间分辨率	点式测温	1米左右	点式测温	取决于镜头	点式测温
本质安全性	极高	极高	高	高	中等(电池风险)
适用电压等级	全电压等级	全电压等级	全电压等级	全电压等级	35kV以下
开关柜应用	最优选择	性能过剩	适用	受限	适用

2.3 其他测温技术简述

2.3.1 分布式光纤温度监测技术

基于拉曼散射或布里渊散射原理,适合大型开关站、电缆隧道等长距离监测场景,但测温精度较低,响应时间较长,单个开关柜应用性价比不高。

2.3.2 光纤光栅(FBG)温度监测技术

通过光纤内刻写的光栅结构实现测温,可准分布式多点监测,但制作工艺复杂,成本较高,受应力影响较大,需要温度应力解耦。

2.3.3 红外测温技术

非接触式测量,但受发射率影响大,在开关柜狭小空间内布置困难,视线遮挡会导致无法测温,无法实时连续监测所有关键点。

2.3.4 无线温度传感器技术

安装灵活,但需要电池供电,维护工作量大,电池在高温环境下存在安全隐患,无线信号易受金属柜体屏蔽,抗电磁干扰能力较弱。

三、系统组成与安装要点

3.1 系统硬件组成

完整的开关柜光纤温度监测系统通常包含以下核心部分:

3.1.1 光纤温度传感器

安装在母排接头、触头、电缆接头等关键测温点,直接感知温度变化。

3.1.2 光纤主缆

连接各传感器与监测主机,传输光信号,具有良好的柔韧性和耐高温性能。

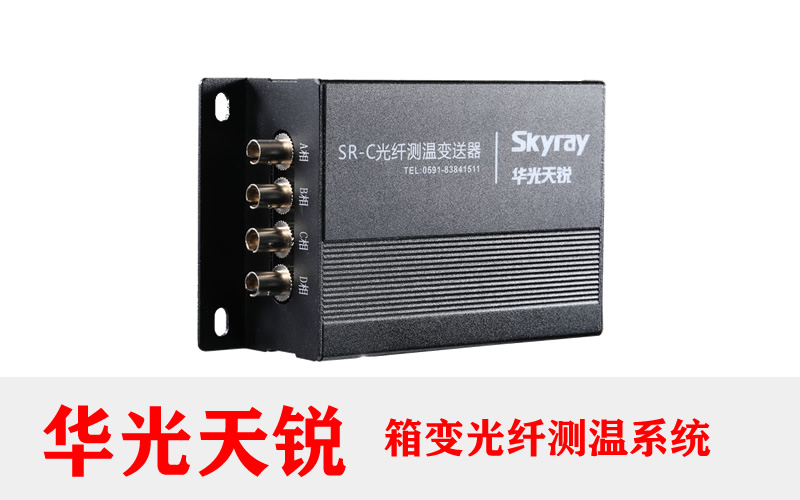

3.1.3 测温主机

负责数据采集、处理和存储,配备多通道接口,支持多点同时监测。

3.1.4 显示终端

实时显示温度数据、历史曲线和报警信息,提供友好的人机交互界面。

3.1.5 通信模块

实现与上级监控系统的数据交互,支持多种标准通信协议。

3.2 安装关键要点

3.2.1 传感器安装

传感器应紧密贴附在被测部位表面,确保良好的热接触。使用耐高温固定材料(如高温胶带、不锈钢扎带)进行可靠固定。

3.2.2 光纤布线

光纤布线应避免过度弯曲,弯曲半径不小于30mm。穿过柜体时需使用绝缘套管保护,避免机械损伤。

3.2.3 主机安装

测温主机应安装在通风良好、温度适宜的位置,避免阳光直射和潮湿环境。

3.2.4 报警设置

系统应设置合理的温度报警阈值,一般设定为温升报警和绝对温度报警两级,确保及时预警。

四、应用价值与效益分析

4.1 安全效益

4.1.1 事故预防

系统能够提前数小时甚至数天发现设备过热隐患,避免因过热导致的开关柜火灾、爆炸等恶性事故,保障人员和设备安全。

4.1.2 风险降低

通过实时监测和预警,大幅降低电气设备故障风险,提升供电系统整体安全水平。

4.2 经济效益

4.2.1 维护成本降低

通过预防性维护替代事后抢修,大幅降低设备故障率和维修成本。

4.2.2 停电损失减少

避免非计划停电造成的生产损失,特别是对连续生产企业意义重大。

4.2.3 设备寿命延长

及时发现并处理过热问题,延长设备使用寿命,减少设备更换投资。

4.2.4 管理效率提升

系统可为设备健康状态评估提供数据支撑,实现设备全生命周期管理。

4.3 典型应用场所

• 发电厂高压配电系统
• 变电站主变和配电设备
• 工矿企业6kV-35kV配电系统
• 轨道交通牵引供电系统
• 数据中心UPS配电系统
• 石油化工配电设施
• 医院、机场等重要场所供配电系统

五、选型与实施建议

5.1 系统选型要点

5.1.1 技术路线选择

优先考虑荧光光纤技术,其综合性能最优,特别适合开关柜应用场景。选择经过长期实际应用验证的成熟产品。

5.1.2 性能指标要求

• 测温精度应满足±1-2℃要求
• 响应速度不超过5秒
• 支持多级报警功能
• 具备完善的数据记录和查询功能
• 通信接口丰富,支持主流协议

5.1.3 供应商评估

选择具有丰富行业经验、技术实力强、售后服务完善的专业厂家,确保系统长期稳定运行。

5.2 实施关键步骤

5.2.1 方案设计

由专业厂家提供针对性的整体解决方案,包括测点布置、系统配置、通信组网等。

5.2.2 设备安装

建议在计划停电检修时同步实施安装工作,确保安全。新建项目可在设备安装阶段同步完成。

5.2.3 系统调试

完成设备安装后进行全面调试,包括传感器校验、报警测试、通信联调等。

5.2.4 人员培训

对运维人员进行系统操作、日常维护、故障处理等方面的培训。

5.2.5 运维管理

建立完善的运维制度,定期检查系统运行状态,及时处理报警信息,重视历史数据的分析利用。

六、常见问题解答(FAQ)

6.1 系统寿命与可靠性

Q: 光纤温度监测系统的使用寿命有多长?

A: 荧光光纤温度传感器本身采用无源设计,理论寿命可达20年以上。实际应用中,传感器的使用寿命主要取决于安装环境和维护状况。在正常工作温度范围内(-40℃至125℃),传感器性能稳定,不易老化。测温主机等电子设备的设计寿命一般为10-15年。整体系统维护得当可长期稳定运行。

Q: 系统故障率高吗?日常维护工作量大吗?

A: 荧光光纤温度监测系统属于可靠性较高的监测设备。传感器为无源器件,无需供电,故障率极低。光纤主缆只要安装时避免过度弯曲和机械损伤,基本不会出现故障。测温主机采用工业级设计,故障率也很低。

6.2 安装与实施

Q: 系统安装是否需要停电操作?

A: 这取决于具体的安装方案。对于新建开关柜,可在设备安装阶段同步完成温度监测系统的安装,无需停电。对于运行中的开关柜进行改造,传感器安装在带电体上时需要停电操作,以确保安全。光纤主缆布线和主机安装通常可以在不停电情况下完成。建议在计划停电检修时同步实施安装工作,既保证安全又提高效率。

6.3 系统容量与扩展

Q: 一台测温主机可以监测多少个测温点?

A: 荧光光纤测温主机的通道数因型号而异,常见的有4通道、8通道、16通道、32通道等配置。每个通道可连接1个温度传感器,因此一台16通道主机可监测16个测温点。对于大型开关站需要监测更多点位时,可采用多台主机组网方式,通过通信总线连接到统一的监控平台,实现集中监控管理。系统具有良好的扩展性。

6.4 系统集成

Q: 系统如何与现有的变电站综合自动化系统集成?

A: 现代光纤温度监测系统普遍配备标准通信接口,如RS485、以太网接口,支持Modbus RTU/TCP、IEC61850、DNP3.0等标准通信协议。通过这些接口和协议,系统可以方便地接入变电站综合自动化系统、SCADA系统或电力监控系统。温度数据、报警信息可实时上传到上级系统,实现集中监控。部分高端产品还支持OPC、MQTT等工业物联网协议,便于接入云平台。

6.5 参数设置

Q: 温度报警阈值应如何设置?

A: 报警阈值设置需要根据设备类型、负载情况和环境温度综合确定。一般建议采用两级报警机制:

• 一级报警(预警):温升超过正常值15-20℃或绝对温度达到70-80℃
• 二级报警(严重):温升超过30℃或绝对温度达到90-100℃

对于不同的设备类型(如铜排、铝排、电缆接头),应根据其材料特性和载流能力设置差异化阈值。铜排的温升限值通常可设置得稍高,而铝排和电缆接头应设置得更保守。实际应用中可根据历史运行数据进行优化调整,避免误报和漏报。

6.6 抗干扰性能

Q: 光纤在开关柜高电磁环境中会受到干扰吗?

A: 光纤传感技术的最大优势之一就是完全不受电磁干扰影响。光纤是通过光信号传输信息,而不是电信号,因此开关柜内的强电磁场、高电压、大电流、开关操作产生的瞬态过电压等都不会对光纤测温系统产生任何干扰。这正是光纤测温技术在高压电气设备监测领域获得广泛应用的核心原因。相比之下,传统的电类传感器在此类环境中往往受到严重干扰,甚至无法正常工作。

6.7 投资回报

Q: 系统的投资回报周期大概多长?

A: 虽然初期投资包括设备采购和安装成本,但考虑到避免重大事故、减少非计划停电、降低维修成本等综合效益,投资回报期通常在2-3年。对于负载重、供电可靠性要求高的关键场所,回报期会更短。

一次因过热导致的开关柜事故,其直接损失(设备损坏、抢修费用)和间接损失(停电造成的生产损失、社会影响)往往远超整套监测系统的投资。例如,一台10kV开关柜的火灾事故,设备损失可达数十万元,停电造成的生产损失可能达到数百万元。因此从全生命周期成本和风险管理角度看,安装温度监测系统具有显著的经济性。

6.8 特殊环境适应性

Q: 系统能否适应恶劣环境,如高温、高湿、腐蚀性环境?

A: 荧光光纤传感器本身具有优异的环境适应性。传感器工作温度范围通常为-40℃至150℃,可在高温环境下长期稳定工作。光纤材料具有良好的耐腐蚀性能,适合化工等腐蚀性环境。对于高湿度环境,光纤连接处需做好密封防护。测温主机应安装在相对适宜的环境中,如果环境条件恶劣,可选用工业级防护等级的主机(IP65或更高),或将主机安装在控制室等环境较好的位置。

七、全球应用案例与专业服务

7.1 全球成功案例

我们的光纤温度监测系统已在全球范围内获得广泛应用,成功服务于数千个项目:

7.1.1 亚太地区

• 中国:国家电网、南方电网多个变电站项目,覆盖110kV-500kV各电压等级
• 新加坡:地铁供电系统全线配置,保障城市轨道交通安全运行
• 澳大利亚:矿山配电系统、海上风电平台等恶劣环境应用
• 日本:核电站辅助系统、数据中心关键供电设施

7.1.2 欧洲地区

• 德国:工业4.0智能工厂配电监测系统
• 英国:伦敦地铁牵引供电系统改造项目
• 法国:高速铁路供电系统温度监测
• 荷兰:海上风电并网变电站应用

7.1.3 美洲地区

• 美国:数据中心、医院、机场等关键基础设施
• 加拿大:寒冷地区变电站低温监测应用
• 巴西:水电站、输配电系统大规模部署

7.1.4 中东与非洲地区

• 阿联酋:迪拜超高层建筑配电系统
• 沙特阿拉伯:石油化工园区配电监测
• 南非:矿业配电系统可靠性提升项目

7.2 行业领先优势

7.2.1 技术实力

拥有10年以上光纤传感技术研发经验,掌握核心专利技术,产品性能达到领先水平。

7.2.2 质量保证

通过ISO9001、ISO14001等国际质量体系认证,产品获得CE等多国认证。

7.2.3 专业团队

拥有资深的技术研发团队、经验丰富的工程实施团队和快速响应的售后服务团队。

7.2.4 定制服务

可根据客户特殊需求提供定制化解决方案,满足各种复杂应用场景。

7.3 完整服务体系

我们提供从方案设计、设备供货、安装调试到售后维护的全生命周期服务:

• 前期咨询:免费提供技术咨询和现场勘察服务
• 方案设计:根据实际需求定制最优解决方案
• 设备供货:提供高品质产品,确保货期
• 人员培训:提供系统操作和维护培训
• 售后服务:提供终身技术支持,响应及时

八、获取专业解决方案

8.1 为什么选择我们

作为全球领先的光纤温度监测系统供应商,我们致力于为客户提供最可靠、最专业的温度监测解决方案。我们深知每个项目都有其独特性,因此我们从不提供标准化的”一刀切”方案,而是根据您的实际需求量身定制。

8.2 免费获取定制方案

我们诚邀您与我们的技术专家团队取得联系,我们将为您提供:

• • 免费现场勘察:专业工程师实地评估您的开关柜状况和监测需求
  • 定制化方案设计:根据您的具体应用场景,设计最优的监测方案
  • 详细技术参数:提供完整的系统配置清单和技术规格书
  • 精准价格预算:基于实际需求的透明化报价,无隐藏费用
  • 投资回报分析:帮助您评估系统的经济效益和投资回报周期

8.3 联系我们获取报价

不同的应用场景、监测点数量、电压等级、通信需求等因素都会影响系统的最终配置和价格。我们的技术团队随时准备为您提供专业咨询:

立即联系我们,获取您的专属解决方案和优惠报价!



---
