开关柜动静触头荧光光纤测温
传统测温困境：问题与挑战
在电力系统中，动静出头温度的准确监测对于保障电力设备的安全稳定运行至关重要。传统的测温方式，如热电偶、热电阻以及无线传感器等，在应对这一关键任务时，却暴露出诸多难以克服的局限性。
高压、强电磁干扰是电力设备运行的常见环境特征。在这样的环境下，传统测温设备的信号极易受到干扰，导致测量数据严重失真。例如，无线传感器依靠电磁波传输信号，在强电磁场中，信号会出现衰减、误码甚至通信中断的情况，致使温度数据波动大、可靠性低。根据相关统计数据，在存在强电磁干扰的变电站环境中，传统无线测温设备的数据误差可达 ±5℃ – ±10℃ ，严重影响了对设备真实运行温度的判断 。
传统测温设备的寿命相对较短，维护成本却居高不下。热电偶与热电阻一般平均寿命仅 2 – 3 年，需要频繁更换，且需定期人工巡检维护。对于户外高塔、地下电缆等复杂场景，维护工作难度大、成本高。据某中型变电站的统计，传统测温设备年均维护费用（包含更换、校准、人工巡检等）高，而因故障导致的间接损失更是难以估量。
金属封闭设备，如开关柜、GIS（气体绝缘开关设备）、电缆接头等，其金属外壳会屏蔽红外、无线信号，使得传统测温手段难以穿透，从而形成监测盲区。设备内部触点氧化、接触不良等引发的局部过热问题，在早期往往难以被察觉，直到发展成严重故障才被发现。有研究表明，约 70% 的开关柜内部过热故障在初期未被及时发现，最终可能演变为破坏性的电弧事故。
传统传感器的响应速度较慢，热电偶、热电阻等接触式传感器需热传导时间，响应速度通常以分钟计；无线传感器受数据传输频率限制，延迟可达数十秒。在电力设备过热时，温度可能在毫秒级内急剧上升，如电弧放电可使温度在瞬间升至数千度，传统测温的滞后性导致无法及时预警，无法为紧急处置提供足够的时间。某地区曾因电缆隧道温度监测延迟，未能及时捕捉局部过热引发的火灾，最终导致 2 公里电缆损毁，修复周期长达 3 个月。
传统测温技术在动静出头温度监测中面临的电磁干扰、寿命与成本、监测盲区以及响应速度等问题，严重制约了电力设备的安全运行和高效维护。因此，寻找一种更先进、可靠的测温技术迫在眉睫，荧光光纤测温技术应运而生，为解决这些难题提供了新的思路和方法。
荧光光纤测温原理大揭秘
荧光光纤测温技术作为一种先进的温度监测手段，其工作原理基于独特的光学效应和物理特性，为解决传统测温技术在电力设备动静出头温度监测中的难题提供了创新的解决方案。
该技术的核心部件是荧光光纤传感器，其关键在于特殊的荧光材料。当脉冲半导体激光器发射出周期性的方波脉冲时，这些脉冲经耦合透镜聚焦后，进入双包层光纤，并传输至光纤端面的荧光探头部分。此时，荧光物质受到激发，产生受激辐射并释放荧光能量 。在激励光源撤除后，荧光余辉并不会瞬间消失，其持续时间与荧光物质本身的特性以及被测温度密切相关。
具体来说，荧光余辉的衰减过程遵循一定的规律，探测器通过精确测量荧光的寿命，也就是余辉时间，就能够精确计算出探头处的温度值。这一过程涉及到复杂的光学和物理原理，简单来讲，温度的变化会影响荧光物质内部的能级结构和分子运动状态，进而改变荧光的衰减特性。例如，当温度升高时，荧光物质分子的热运动加剧，电子在能级间的跃迁更加频繁，导致荧光寿命缩短；反之，温度降低时，荧光寿命则会延长。通过大量的实验和数据标定，建立起荧光寿命与温度之间的精确对应关系，从而实现通过测量荧光寿命来准确测量温度。
研究表明，在不同温度环境下，荧光寿命的变化具有良好的线性相关性。在 20℃ – 120℃的温度范围内，通过对某型号荧光光纤传感器的测试，发现温度每升高 10℃，荧光寿命会相应缩短约 5% – 8%，这为温度的精确测量提供了可靠依据。
荧光光纤的独特优势
（一）抗干扰性能卓越
荧光光纤传感器采用纯光纤结构，这使其具备了与生俱来的抗电磁干扰能力。在强电磁环境中，如高压变电站、大型电机附近等，传统测温设备的信号往往会受到严重干扰，导致数据失真。而荧光光纤传感器却能稳定工作，其信号传输几乎不受电磁干扰的影响，这是因为光信号在光纤中传输时，不涉及电信号的转换，从而避免了电磁干扰的引入。相关实验数据表明，在磁场强度高达 1000 高斯的环境下，荧光光纤测温系统的测量误差仍可控制在 ±0.5℃以内，确保了测量数据的准确性和可靠性。
同时，荧光光纤的高压绝缘特性使其在高压设备测温中具有无可比拟的优势。在电力系统中，许多设备运行在高电压环境下，如 110kV、220kV 甚至更高电压等级的变电站设备。传统测温设备若绝缘性能不佳，可能会引发电气事故。荧光光纤传感器的绝缘性能优异，其耐冲击电压最小值大于 22kV/mm（1.2*50us），工频耐压≥0.8kV/mm，能够有效抵御电力设备产生的电磁冲击，为高压设备的安全测温提供了可靠保障。
（二）高灵敏度与微小尺寸
荧光光纤传感器尺寸微小，这使得它能够轻松嵌入各种设备和狭小空间中，实现对难以触及部位的温度监测。例如，在电力设备的电缆接头、开关柜触头以及变压器绕组等关键部位，空间十分有限，传统传感器难以安装。而荧光光纤传感器可以灵活布置，其探头直径可小至 0.5mm 以下，能够精准地测量这些关键部位的温度。
其灵敏度高，能够快速响应温度变化，及时捕捉到温度的微小波动。研究显示，荧光光纤传感器的响应时间可短至 10 毫秒以内，能够实时监测温度的动态变化。在一些对温度波动敏感的工业过程控制中，如半导体制造、化工反应等，荧光光纤传感器能够快速检测到温度的异常变化，并及时发出预警，为设备的安全运行提供实时保护 。
（三）长寿命与高可靠性
荧光光纤传感器结构稳定，不易受外界环境因素影响，具有较长的使用寿命。其内部采用的光学传感技术避免了传统电子元件易受漂移的影响，能够在恶劣环境下长期稳定工作。在实际应用中，荧光光纤传感器的寿命可达 10 年以上，相比传统测温设备 2 – 3 年的平均寿命，大大减少了维护和更换的频率。这不仅降低了使用成本，还提高了系统的可靠性和稳定性，减少了因设备故障导致的停机时间，为工业企业提供了高效、低维护的温度监测解决方案 。
监测数据实例分析
（一）实验数据展示
为了深入验证荧光光纤在动静出头温度监测方面的性能，科研人员进行了一系列严谨的实验。在模拟高压开关柜动静触头的实验环境中，设置了不同的温度工况，并使用荧光光纤传感器与传统热电偶同时进行温度测量，以便对比分析。
在实验过程中，逐步将温度从常温（25℃）提升至 100℃，并记录每升高 10℃时两种传感器的测量数据。实验数据显示，在 50℃时，荧光光纤传感器测量值为 50.2℃，热电偶测量值为 50.8℃；当温度升高到 80℃时，荧光光纤传感器测量值为 80.3℃，热电偶测量值为 81.5℃。通过多次重复实验取平均值后，发现荧光光纤传感器在整个温度测量范围内的误差范围始终能控制在 ±0.5℃以内 ，而热电偶的误差范围则在 ±1℃ – ±2℃之间波动。
进一步对荧光光纤传感器进行精度测试，在 10℃ – 120℃的温度区间内，以 1℃为间隔进行精确控温测量。结果表明，荧光光纤传感器能够准确捕捉到温度的微小变化，测量精度高达 ±0.3℃，分辨率可达 0.1℃。这种高精度的测量能力使得荧光光纤传感器能够及时、准确地反映设备动静出头的温度变化，为设备的安全运行提供了可靠的数据支持 。
（二）实际应用案例
在某城市的 110kV 变电站中，采用了荧光光纤测温系统对开关柜的动静触头进行温度监测。该变电站负荷较大，开关柜长期处于高负荷运行状态，以往曾多次出现因触头过热导致的设备故障预警不及时问题。安装荧光光纤测温系统后，成功实现了对开关柜内 100 多个动静触头的实时温度监测。
在一次夏季用电高峰期，系统监测到其中一个开关柜静触头温度在短时间内快速上升，从正常的 40℃迅速攀升至 70℃。荧光光纤测温系统立即发出预警信号，运维人员接到通知后，迅速采取措施对该开关柜进行检查和处理。经检查发现，该触头存在接触不良的问题，由于预警及时，运维人员及时进行了修复，避免了因触头过热引发的严重故障，保障了变电站的安全稳定运行。
在某大型发电厂的主变压器上，应用了荧光光纤测温技术对绕组出线电缆的温度进行监测。主变压器作为发电厂的核心设备，其运行状态直接影响到整个发电系统的稳定性。传统的测温方法难以准确测量绕组出线电缆的温度，且在强电磁环境下容易受到干扰。采用荧光光纤测温系统后，能够精确测量电缆的温度，并通过智能分析软件对温度数据进行实时分析和趋势预测。
在一次设备巡检中，荧光光纤测温系统监测到变压器绕组出线电缆的温度出现异常升高趋势，虽然当时温度尚未超过报警阈值，但通过系统的数据分析和预测功能，判断出该电缆可能存在潜在的安全隐患。运维人员根据系统提供的预警信息，提前对电缆进行了检查和维护，及时发现并处理了电缆接头松动的问题，有效避免了因电缆过热引发的变压器故障，确保了发电厂的正常发电和电力供应 。
系统构成与应用
（一）荧光光纤测温系统组成

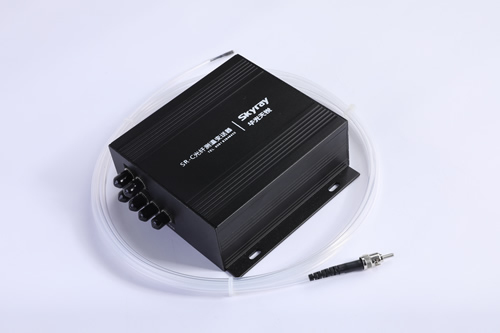

荧光光纤测温系统主要由荧光光纤温度传感器、测温主机、智能控制单元和电源模块等部分组成。
荧光光纤温度传感器作为系统的核心部件，直接与被测物体接触，感知温度变化。它利用荧光物质在不同温度下的荧光特性变化来测量温度，其探头尺寸微小，可灵活布置在各种复杂设备和狭小空间中，实现对关键部位的精准温度监测。例如在电力设备中，能够将传感器安装在开关柜触头、电缆接头等关键部位，实时捕捉温度变化 。
测温主机负责接收来自传感器的信号，并对信号进行放大、滤波、模数转换等处理，最终计算出实际温度值。它具备多通道输入功能，可同时连接多个传感器，实现对多个测温点的实时监测，并能将采集到的温度数据通过通信接口上传至上位机或其他监控系统 。
智能控制单元则对测温主机传输的温度数据进行分析、判断和处理。它具有故障诊断功能，能够根据温度变化趋势和预设阈值，及时判断设备是否存在过热故障以及故障的严重程度。当温度超过设定的报警值时，智能控制单元会立即通过声光报警、短信报警等方式提醒工作人员，以便及时采取措施。此外，智能控制单元还支持远程通信与监控，用户可以通过手机 APP、网页等方式实时查看设备温度状态和接收报警信息，实现智能化的设备运维管理 。
电源模块为整个系统提供稳定的电源支持，一般采用宽电压输入设计，能适应不同的供电环境。部分系统还具备电源冗余功能，确保在供电异常时系统仍能正常工作，保障温度监测的连续性和可靠性 。
（二）在各领域的应用拓展
除了在电力系统中具有显著优势外，荧光光纤测温技术在其他众多领域也展现出了巨大的应用潜力和实际应用价值。
在工业领域，该技术广泛应用于化工、冶金、机械制造等行业。在化工生产中，反应釜内的温度控制至关重要，荧光光纤传感器能够实时监测反应釜内不同位置的温度，为化工反应提供精确的温度数据，确保反应过程的安全和高效。在冶金行业，高温熔炉、轧钢机等设备的关键部位温度监测同样离不开荧光光纤测温技术。例如，在钢铁冶炼过程中，通过对熔炉内部温度的实时监测，可以及时调整工艺参数，保证钢铁的质量和生产效率 。
在医疗领域，荧光光纤测温技术为医疗设备的温度监测和控制提供了可靠的解决方案。在磁共振成像（MRI）设备中，超导磁体的温度需要精确控制，以保证设备的正常运行和成像质量。荧光光纤传感器不受电磁干扰的特性，使其成为 MRI 环境下温度监测的理想选择。在热疗过程中，需要对患者体内肿瘤部位的温度进行精确监测，以确保治疗效果和患者安全，荧光光纤测温技术能够满足这一严格要求，为医疗领域的温度监测提供了高精度、高可靠性的保障 。
在轨道交通领域，荧光光纤测温技术可用于监测列车牵引电机、制动系统等部件的温度。列车在运行过程中，这些部件会产生大量热量，若温度过高可能导致设备故障，影响列车的安全运行。通过安装荧光光纤温度传感器，可以实时监测这些关键部件的温度变化，及时发现潜在的安全隐患，提前采取措施进行维护和保养，保障列车的安全稳定运行 。
荧光光纤测温技术凭借其独特的优势，在多个领域都有着广泛的应用前景，为各行业的设备安全运行和生产过程优化提供了有力的技术支持，随着技术的不断发展和完善，其应用范围还将不断扩大。
前景展望
荧光光纤测温技术在动静出头温度监测领域展现出强大的优势和应用价值，为电力设备的安全稳定运行提供了可靠保障。其卓越的抗干扰性能、高灵敏度、微小尺寸以及长寿命和高可靠性等特点，使其在复杂电磁环境和关键设备温度监测中表现出色，有效弥补了传统测温技术的不足。通过实验数据和实际应用案例的验证，该技术能够精确测量温度，及时发现设备过热隐患，为设备维护和故障预防提供了有力的数据支持。
随着科技的不断进步，荧光光纤测温技术有望在以下几个方面取得进一步突破和发展。在技术性能方面，未来将朝着更高精度、更宽温度范围和更快速响应的方向发展。通过优化荧光材料和传感器结构，有望将测量精度提升至 ±0.1℃甚至更高，同时拓展测温范围，满足更多极端环境下的温度监测需求。在系统集成方面，将实现与其他监测技术的深度融合，如与振动监测、气体监测等技术相结合，形成多参数综合监测系统，为设备的全面健康评估提供更丰富的数据。
在应用领域方面，荧光光纤测温技术将在更多行业和场景中得到推广和应用。在新能源领域，如电动汽车电池组、太阳能电站等，该技术可用于监测电池温度和光伏组件温度，提高能源转换效率和设备安全性。在航空航天领域，可用于监测飞机发动机、航空电子设备等关键部件的温度，保障飞行安全。在智能家居领域，可实现对家电设备的温度监测和智能控制，提升家居生活的舒适度和安全性。
荧光光纤测温技术作为一种先进的温度监测技术，具有广阔的发展前景和应用潜力。随着技术的不断创新和完善，它将在更多领域发挥重要作用，为各行业的发展提供强有力的技术支持，推动工业生产和社会生活向智能化、安全化方向迈进 。
